Настройка оптики и освещения

  1. Включите осветитель.
  2. Поместите стекло с препаратом на столик микроскопа. Для фокусировки выберите объектив 10Х.
  3. Поднимите конденсор до упора при помощи механизма фокусировки. Убедитесь, что полевая диафрагма и ирисовая диафрагма полностью открыты.
  4. Настройте фокусировку, так чтобы отчетливо были видны детали препарата.
  5. Настройте яркость встроенного в основание источника света при помощи регулятора яркости, который находится слева сзади на основании микроскопа.

Настройка освещения по Келеру

  • Включите питание микроскопа и настройте уровень яркости освещения.
  • Настройте межзрачковое расстояние на смотровой головкой Siedentopf (вы должны видеть одно ровное поле зрения).
  • Убедитесь, что линза Бертрана, анализатор и любые другие слайдеры находятся вне оптического пути и что ирисовая диафрагма конденсора полностью открыта.
  • Поместите препарат на столик. Настройте фокусировку при использовании объектива 10Х.

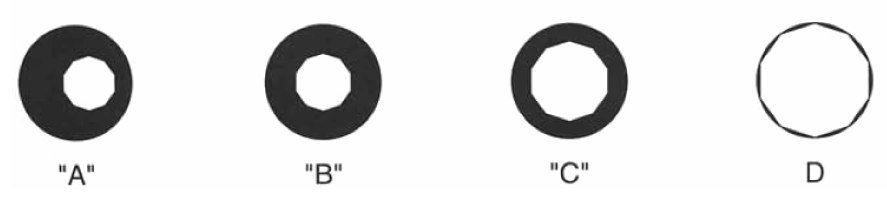

  • Глядя на препарата, закройте полевую диафрагмы так, чтобы был виден внутренний край лепестков, как показано на рис. A.
  • При помощи винта фокусировки конденсора слегка опустите конденсор, чтобы лепестки диафрагмы были в фокусе, как показано на рис. В.
  • При помощи двух центрирующих винтов конденсора настройте отверстие диафрагмы так, чтобы оно находилось в центре поля зрения, как показано на рис. С.
  • Откройте диафрагму до края поля зрения (рис. D)
